一桶看似普通的建筑涂料，为何有的三年起皮，有的十年如新？答案藏在一种纳米级"隐形骨架"里——硅溶胶。以二氧化硅为起点，经过离子交换法、单质硅溶解法、电渗析法三条技术路径，这场从砂粒到高性能涂层的蜕变，正悄然改变建筑涂料行业的底层逻辑。
做过涂料配方的人都有一个共同的焦虑：有机乳液做出来的漆膜，户外风吹日晒两三年就开始粉化、起皮、褪色。尤其在外墙涂料领域，紫外线老化、酸雨侵蚀、温差循环——每一项都在加速涂层的老化。传统的纯有机成膜体系，本质上是用高分子链"硬扛"自然界的物理化学攻击，扛不住是迟早的事。
于是，无机成膜物质重新回到行业视野。而在众多无机粘结材料中，硅溶胶因为制备工艺成熟、粒径可控、与有机乳液复配性好，逐渐成为建筑涂料配方升级的首选方向。
说白了，硅溶胶就是在涂料里植入一层纳米级的二氧化硅网络，让漆膜从"软骨头"变成"硬骨头"。

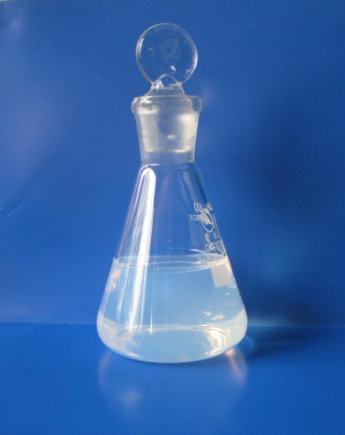

.png)

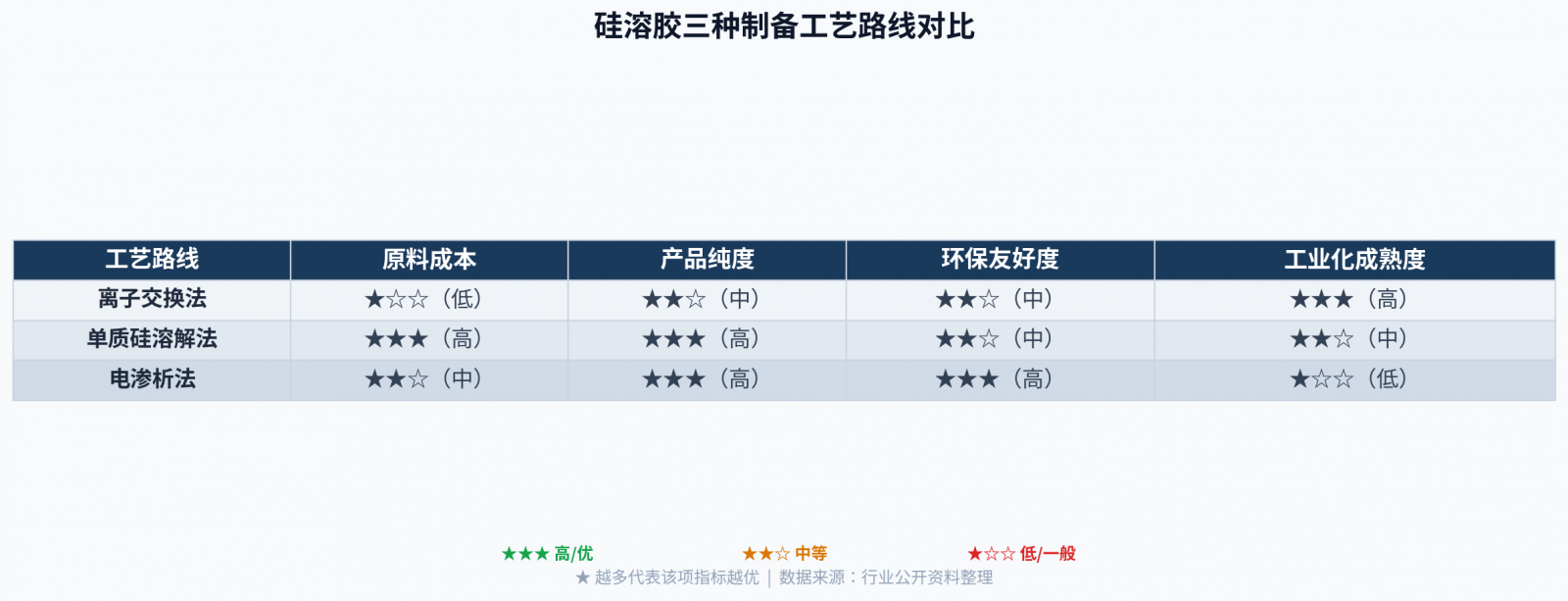

硅溶胶的核心原料是二氧化硅（SiO₂），但如何把微米级甚至毫米级的二氧化硅原料变成纳米级的胶体粒子，才是真正的技术分水岭。目前工业上主流的三条路线各有千秋：
① 离子交换法：行业最成熟的"老大哥"
这是目前国内硅溶胶产能最大的一条路线。基本原理是用水玻璃（硅酸钠）为硅源，通过阳离子交换树脂把钠离子置换出来，得到硅酸溶液，再经成核、粒子生长、浓缩等步骤制成硅溶胶。
优点很明显：原料便宜、工艺成熟、适合大规模生产。 但痛点也突出——离子交换树脂需要定期再生，产生含盐废水，环保压力不小；产品中残留的钠离子如果控制不好，会影响最终涂料的耐水性和储存稳定性。
② 单质硅溶解法：高纯度的代价是成本
这条路线用金属硅粉（单质硅）在碱性条件下与水反应，直接生成硅溶胶。反应方程式看起来简单——Si + H₂O + OH⁻ → 硅酸根 + H₂↑，但工艺控制难度不低。
单质硅溶解法的核心优势是产品纯度高、粒径分布窄、杂质离子少，做出来的硅溶胶在高端涂料中表现优异。但单质硅原料本身就不便宜，加上反应过程中要处理氢气排放问题，设备投入和安环成本都比离子交换法高一个档次。
③ 电渗析法：绿色工艺的"潜力股"
电渗析法是在电场驱动下，利用离子交换膜选择性透过离子，从硅酸盐溶液中脱除钠离子，直接制备硅溶胶。这条路线的最大卖点是几乎不产生废盐，属于清洁生产工艺。
但目前电渗析法的瓶颈在于膜材料寿命和设备投资。一套工业级电渗析装置的前期投入远高于同等产能的离子交换法产线。所以现阶段更多是"叫好不叫座"，技术储备的意义大于大规模替代。
很多配方师把硅溶胶简单理解为"乳液的廉价替代品"，这个认知需要刷新。
硅溶胶的真正价值在于它改变了漆膜的成膜机制。 有机乳液是靠水挥发后高分子链缠结成膜；而硅溶胶是纳米二氧化硅粒子在水分蒸发过程中，表面的硅羟基（Si-OH）发生缩合反应，形成Si-O-Si三维网络。这个网络一旦形成，耐候性、硬度、抗沾污性都远非纯有机体系可比。
在配方实践中，硅溶胶通常与苯丙、纯丙或硅丙乳液复配使用，添加量在10%-30%之间。加少了效果不明显，加多了漆膜脆性增大、容易开裂。找到这个平衡点，就是配方工程师的核心竞争力。
如果你是涂料企业的采购或技术负责人，面对市场上琳琅满目的硅溶胶产品，建议从三个维度做筛选：
第一，看粒径。 建筑涂料用硅溶胶的粒径一般在8-20nm之间。粒径越小，比表面积越大，反应活性越高，但同时也越容易凝胶。外墙涂料偏大粒径（12-20nm），追求渗透性和稳定性；内墙涂料可以偏小粒径（8-12nm），追求成膜致密性。
第二，看pH值和稳定剂。 碱性硅溶胶（pH 9-10）最常用，钠型占主流，但氨型或锂型在某些特殊配方中有奇效。如果你的乳液体系对金属离子敏感，优先选氨型或经过超滤脱盐处理的钠型产品。
第三，看制备工艺背后的"隐藏指标"。 离子交换法的产品要看残留钠含量，单质硅溶解法的产品要看粒径分布系数（PDI），电渗析法的产品要关注批次稳定性——工艺路线决定了产品的基因，基因决定了应用天花板。
环保政策持续收紧，离子交换法的废盐问题迟早要面对。电渗析法虽然目前成本偏高，但一旦膜材料技术突破临界点，大概率会成为下一代主流工艺。
另一个值得关注的趋势是硅溶胶的功能化改性——通过在硅溶胶粒子表面接枝有机基团或掺杂金属氧化物（如纳米氧化锌、氧化钛），赋予涂料抗菌、自清洁、隔热等复合功能。这比单纯靠添加功能性助剂更稳定、更长效。
回到本质：硅溶胶制备工艺的迭代，本质上是建筑涂料从"遮盖装饰"走向"功能防护"的一个缩影。 谁能在这个技术演进中踩准节奏，谁就能在下一轮产品升级中占据先手。
